該產品針對光伏系統直流側的保護需求而開發，具備良好的安全性能和環境適應性。

其設計注重實用性與可靠性，能夠有效管理光伏組串的電氣連接與保護，幫助系統降低

故障風險，保障長期穩定發電。

GYHT2型光伏連接箱產品優勢：

1、安全可靠： 提供有效的電氣隔離與保護功能，增強系統安全性。

2、環境適應性強： 具備良好的防水與耐候性能，適用于多種安裝環境。

3、安裝維護便捷： 設計人性化，簡化安裝步驟，便于日常檢查與維護。

4、符合環保標準： 產品材料符合RoHS 2.0環保指令要求。

GYHT2型光伏連接箱產品特點：

1、寬泛的接線能力： 支持（1-25）m㎡規格的電纜連接。

2、高等級防護： 箱體防護等級達到IP65，有效防塵、防噴水。

3、便捷的接口設計： 采用MC4帶線設計，并可選配有性或無性接線的斷路器，安

裝方便。

4、可視化窗口： 翻蓋設計配有透明窗口，無需開箱即可觀察內部斷路器狀態。

5、穩固的線纜管理： 采用雙孔防水接頭，通過旋轉卡緊方式固定線纜，提升了防水性能

與連接可靠性。

GYHT2型光伏連接箱產品應用：

GYHT2型光伏連接箱廣泛應用于各類光伏發電場合，包括：

1、集中式或分布式光伏發電站

2、光伏電動汽車充電站

3、家庭戶用光伏發電系統

GYHT2

產品型號

  光伏連接箱

   DC(直流有Poles)

ZW(直流無Poles)

GYHT2型光伏連接箱技術參數：

1、額定電壓(Un)：500V(DC款)、600V(ZW款)

2、額定電流(In)：16A、20A、25A、32A、40A、50A、63A

3、額定絕緣電壓(Ui)：500V(DC款)、600V(ZW款)

4、額定沖擊耐受電壓：4kV

5、Poles：2P

6、分斷能力：4500A(DC款)、6000A(ZW款)

7、扭緊力矩：2.0N·m

8、防護等級斷路器：IP20；外箱：IP65

9、脫扣曲線：B、C、D

10、機械壽命：20000次

11、電氣壽命：4000次

12、安裝方式：壁掛式安裝

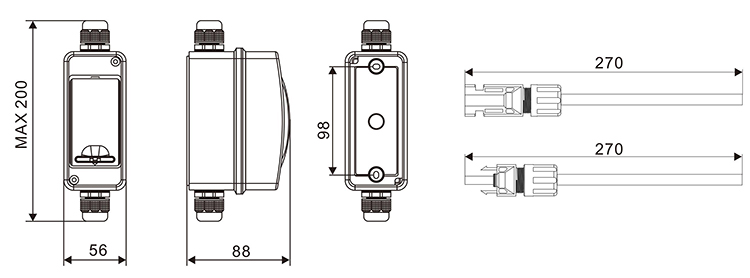

GYHT2型光伏連接箱產品尺寸：

GYHT2型光伏連接箱溫度補償：

當環境溫度不是基準溫度30度時，參考修正系數如下：

電流修正系數
