在通訊、光伏等直流供電系統日益普及的背景下，對電路保護設備的穩定性、安全性

與適用性提出了更高要求。GYM9H-125-ZW型直流斷路器正是為滿足這些需求而設計，

它結合了實用的保護功能、便捷的操作特性和廣泛的適用性，為直流系統的安全運行提

供了一份保障。

GYM9H-125-ZW型直流款斷路器產品優勢：

1、適用性廣：覆蓋高達1000V的直流電壓與125A的電流范圍，滿足多種直流應用場景

的需求。

2、安全可靠：具備過載和短路雙重保護功能，有助于維護線路和設備安全。

3、使用便捷：的觸點位置指示和寬范圍的接線能力，簡化了安裝、操作與日常維護

工作。

4、設計環保：產品符合環保相關指令要求。

GYM9H-125-ZW型直流款斷路器產品特點：

1、環保材料：產品生產符合RoHS 2.0環保指令要求。

2、接線便利：支持截面積0.5 mm2至25 mm2的導線連接，安裝適應性好。

3、狀態可視：配備觸點位置指示器，可清晰判斷斷路器“通”或“斷”狀態，便于操作

與故障排查。

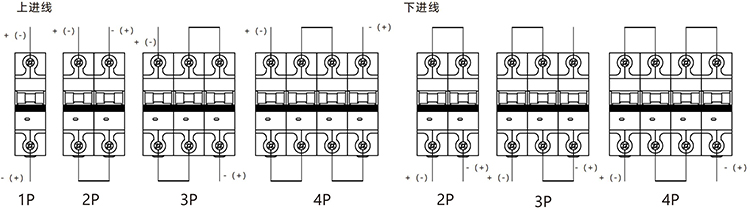

4、安裝簡便：接線時無需區分電源正負方向，簡化了安裝流程。

GYM9H-125-ZW型直流款斷路器產品應用：

本產品主要應用于需要直流配電與保護的場合，例如：

1、通訊基站、數據中心等通訊基礎設施的直流電源系統。

2、光伏發電系統中的直流側線路保護。

3、其他符合其電壓、電流參數的工業直流用電環境。

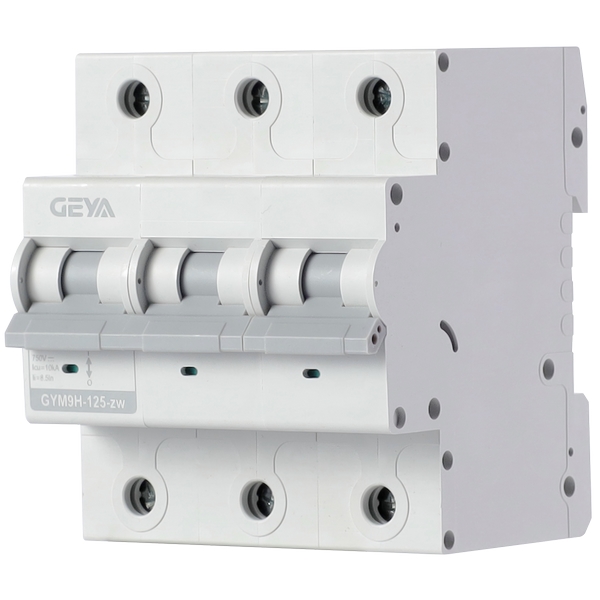

GYM9H-125

產品型號

小型斷路器

GYM9H-125-ZW型直流款斷路器技術參數：

額定電流：63.80.100.125A

額定電壓(Ue)：1P250VDC2P:500VDC;3P:750VDC;4P:1000VDC

額定絕緣電壓(Ui)：1000V

Poles：1P、2P、3P、4P

脫扣曲線：B.C.D

分?jǐn)嗄芰Γ?0kA

機械壽命：20000次

電氣壽命：1500次

擰緊力距：2.0Nm

防護等級：IP20

安裝方式：TH35-7.5型標準導軌

GYM9H-125-ZW型直流款斷路器溫度補償：

當環境溫度不是基準溫度30度時，參考修正系數如下：

電流修正系數

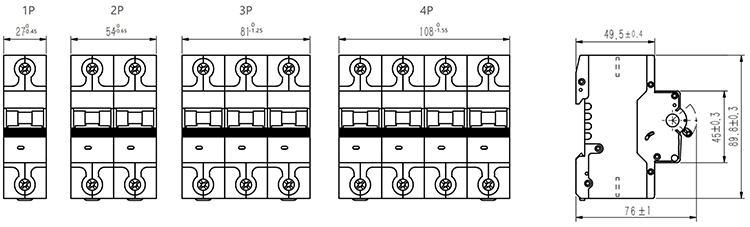

GYM9H-125-ZW型直流款斷路器產品尺寸：

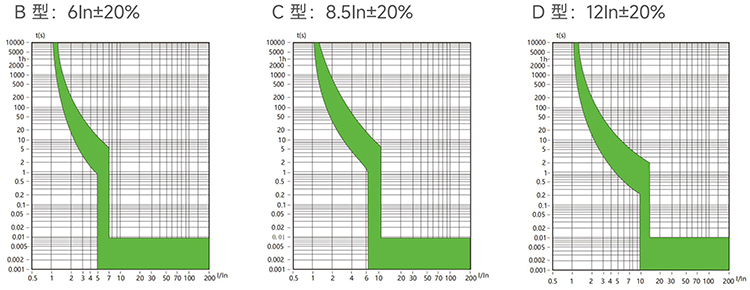

GYM9H-125-ZW型直流款斷路器脫扣曲線：

GYM9H-125-ZW型直流款斷路器脫扣特性：
