1、精準適配：6檔可調電流規格（0.5A~6A），滿足多樣化負載需求

2、安裝便捷：超薄18mm寬度設計，兼容35mm標準卡軌安裝

3、高兼容性：支持AC/DC 24~240V寬電壓電源輸入

4、雙重監測：內置隔離互感器，同時支持外接互感器擴展量程

GRI8-01...04系列電流繼電器產品優勢：

1、空間優化：緊湊型設計節省控制柜空間，提升布線效率

2、運維直觀：LED狀態指示燈實時顯示繼電器動作狀態

3、抗干擾能力：0.1s~10s可調延時功能，有效規避瞬時電流沖擊導致的誤動作

4、擴展靈活：支持外接電流互感器，監控范圍可擴展至500A

GRI8-01...04系列電流繼電器產品特點：

1、智能延時保護

- 動作時間在0.1秒至10秒范圍內連續可調，有效過濾設備啟動時的瞬態尖峰電流，

提升保護準確性。

2、多重量程覆蓋

- 提供6檔標準電流規格（0.5A/1A/2A/5A/8A/16A），并可通過外接互感器實現大

電流監測。

3、寬域電源適配

- AC/DC 24~240V交直流寬電壓輸入設計，適應不同工業場景的電源環境。

4、可視化運維

- 內置高亮度LED指示燈，實時反饋繼電器通斷狀態，便于設備狀態監控。

5、緊湊型結構

- 18mm超薄機身配合35mm標準卡軌安裝，提升控制柜空間利用率。

GRI8-01...04系列電流繼電器產品應用：

1、電梯安全系統：

- 實時監測曳引機運行電流，觸發過載保護，保障電梯安全運行

2、電機保護：

- 對單相風機、水泵等設備的電流進行持續監控，防止電機堵轉或繞組燒毀

3、能耗管理：

- 在配電柜中實現電流過載預警，配合控制系統實現負載優化

4、設備狀態指示：

- 作為電流閾值報警單元，通過繼電器觸點輸出驅動聲光報警裝置

5、工業自動化：

- 集成于PLC控制系統，為生產線設備提供過流保護及故障診斷信號

GRI8-01...04系列電流繼電器技術參數：

過/欠流保護

A1-A2

AC/DC 24V-240V

額定電源頻率

消耗功率

電源允許

波動范圍

額定絕緣電壓

額定沖擊

耐受電壓

電流規格

(交流)

0.05A-0.5A、0.1A-1A、0.2A-2A、0.5A-5A、0.8A-8A、1.6A-16A

持續通過電流(B1-B2)

電流設定方式

動作延時時間

上電延時時間

電源指示燈

設定精度

電流測量精度

溫度波動誤差

滯后值

輸出

小切換功率

輸出繼電器指示

機械壽命

電氣壽命

(阻性負載)

工作環境溫度

存儲和運輸

環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

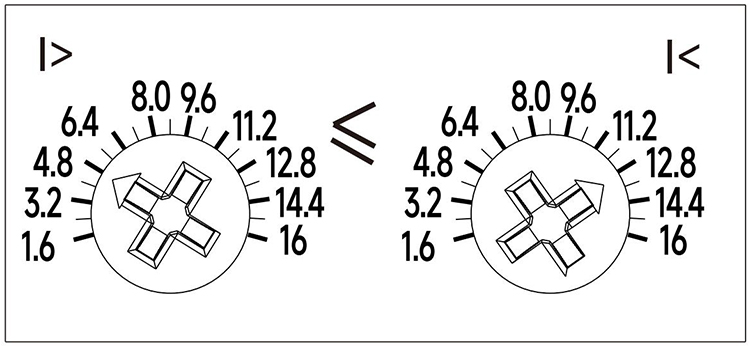

設定注意事項：

GRI8-04的錯誤設定

- 當欠流設定值大于過流設定值時，紅燈和綠燈同時閃爍，觸點斷開。

- 當欠流設定值小于過流設定值時，指示燈恢復。

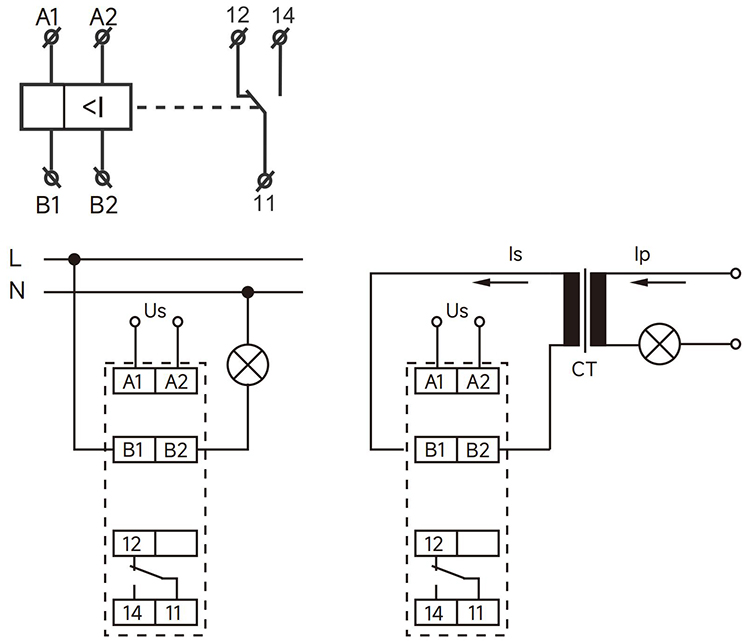

GRI8-01...04系列電流繼電器產品接線：

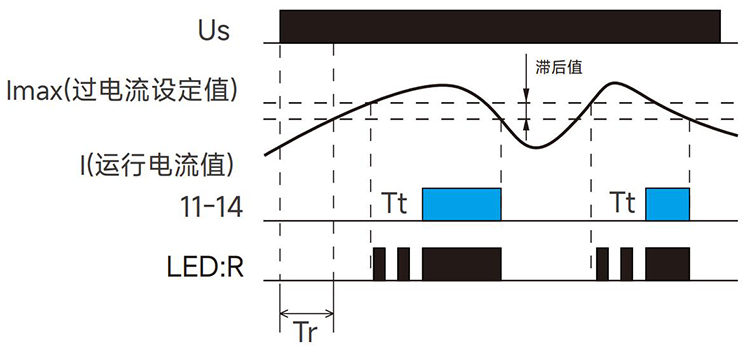

GRI8-01功能圖

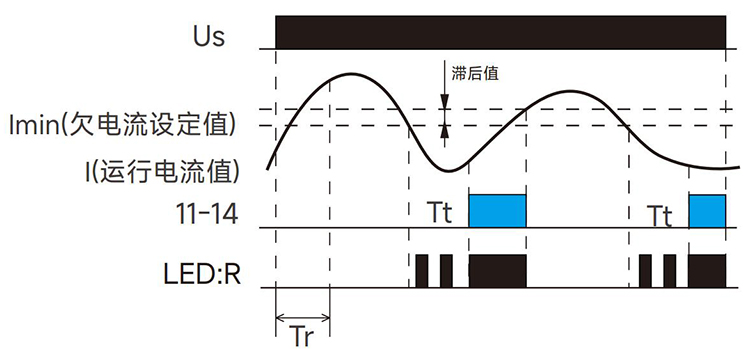

GRI8-02功能圖

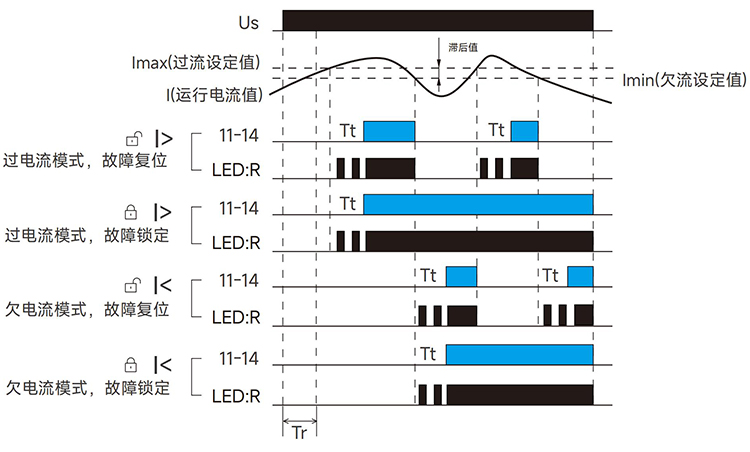

GRI8-03功能圖

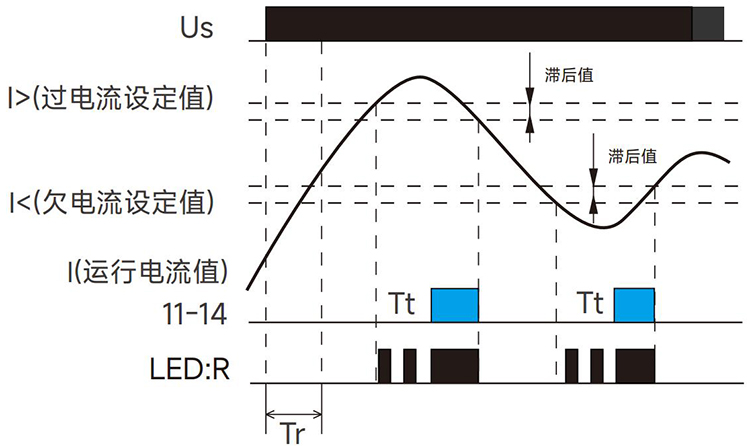

GRI8-04功能圖

注:

Tr:上電延時時間

Tt:動作延時時間

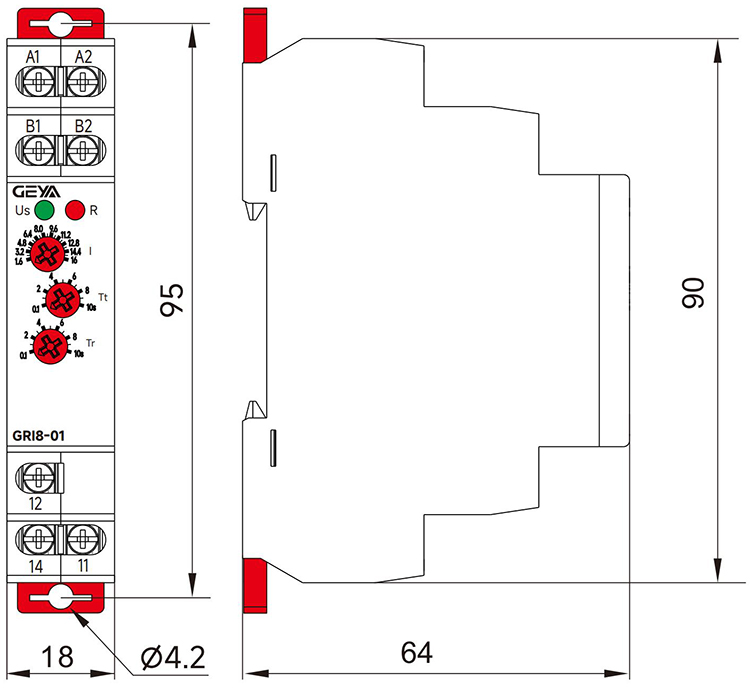

GRI8-01...04系列電流繼電器產品尺寸：
