GYM16系列小型斷路器系列產品在設計中兼顧了性能、安全性與安裝便利性，適用

于多種低壓配電場合。其結構緊湊，適合空間有限的配電箱安裝；分?jǐn)嗄芰^強，可提

供可靠的線路保護；同時產品符合國內外相關標準，具備良好的適用性與兼容性。

GYM16系列小型斷路器產品優勢：

1、性能可靠： 分?jǐn)嗄芰_(dá)10kA，脫扣迅速，能有效限制故障電流。

2、安裝便捷： 采用35mm標準導軌卡裝，節省安裝時間與空間。

3、安全性高： 殼體材料阻燃耐沖擊，觸頭狀態可見，便于現場確認。

4、適用性強： 涵蓋1P～4P多種數，適配230V/400V電壓系統。

GYM16系列小型斷路器產品特點：

1、Poles齊全：1P、2P、3P、4P可選

2、額定工作電壓：1P：230V；

                             2P、3P、4P：400V

3、脫扣特性：A型。

4、分?jǐn)嗄芰Γ?0kA。

5、環境適應性：工作溫度范圍-5℃～+40℃，海拔2000m以下可正常使用。

6、安裝方式：支持垂直安裝（允許偏差±2°），適應一般振動環境。

GYM16系列小型斷路器產品應用：

GYM16系列小型斷路器適用于住宅、商業建筑、工業廠房等領域的低壓配電系統，

常見于配電箱、照明回路、電機控制及電器設備的分支保護，為線路與設備提供過載及

短路保護功能。

GY

↓

POLES:

1P、2P、3P、4P

瞬時脫扣特性：

C型配用電；

D型電動機保護

GYM16系列小型斷路器技術參數：

1、額定電流（A）：63、80、100、125

2、Poles：1P、2P、3P、4P

3、電壓（V）：1P：230V；2P、3P、4P：400V

4、分?jǐn)嗄芰Γ↘A）：10KA

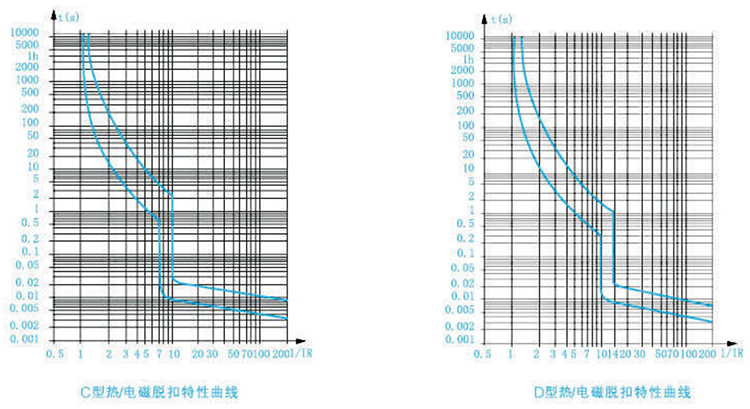

GYM16系列小型斷路器斷路器的保護特性曲線圖：

GYM16系列小型斷路器過電流保證特性：
